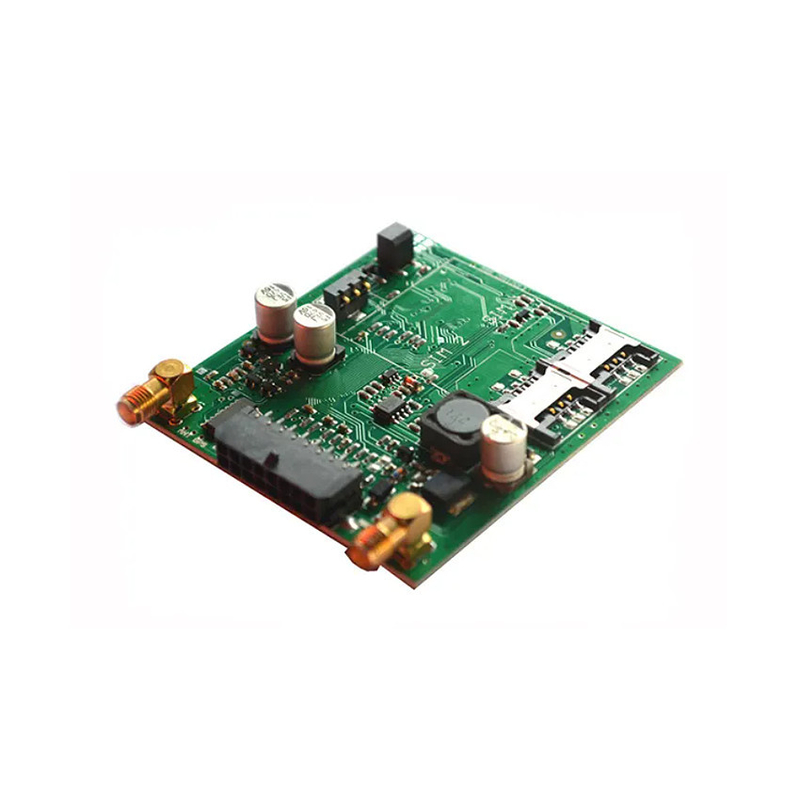

Loodvrij PCB-assemblage met audioversterker door het gat

Loodvrij Hasl PCB-assemblage Service Audioversterker via gaten Prototype Board

Bescherming en verpakking na montage

PCB's die bestemd zijn voor extreme omgevingen hebben vaak een conform coating, die wordt aangebracht door het onderdompelen of sproeien nadat de componenten zijn gelast.De coating voorkomt corrosie en lekstromen of kortsluiting door condensatieDe vroegste conformal coats waren was; moderne conformal coats zijn meestal dips van verdunde oplossingen van siliconen rubber, polyurethaan, acryl of epoxy.Een andere techniek voor het aanbrengen van een conform coating is dat plastic in een vacuümkamer op het PCB wordt gespotenHet belangrijkste nadeel van conform coatings is dat het onderhoud van het bord bij PCB-assemblage uiterst moeilijk wordt gemaakt.

Veel geassembleerde PCB's zijn statisch gevoelig en moeten daarom tijdens het transport in antistatische zakken worden geplaatst.Onjuiste manipulatietechnieken kunnen een opgehoopte statische lading door het bord sturenDe schade kan niet onmiddellijk van invloed zijn op de functie, maar kan later tot een vroegtijdige storing leiden, waardoor intermitterende bedrijfsfouten optreden,of een vernauwing veroorzaken van de omgeving en elektrische omstandigheden waaronder het bord goed functioneertZelfs blote platen zijn soms statisch gevoelig: sporen zijn zo fijn geworden dat het mogelijk is een spoor te blazen (of de kenmerken ervan te veranderen) met een statische ontlading.Dit geldt met name voor niet-traditionele PCB's zoals MCM's en microgolf PCB's..

Test na PCB-assemblage

Nadat het bord is ingevuld, kan het op verschillende manieren worden getest:

• Zolang de stroom uit is, visuele inspectie, geautomatiseerde optische inspectie.en inspectie worden gewoonlijk gebruikt om de kwaliteitscontrole in deze fase van de PCB-productie te handhaven.
• Terwijl de stroom uit is, analoge handtekening analyse, stroom-uit testen.
• Terwijl de stroom aan is, in-circuit test, waarbij fysieke metingen (bijvoorbeeld spanning) kunnen worden uitgevoerd.
• Terwijl de stroom aan is, functionele test, gewoon controleren of het PCB doet wat het was ontworpen om te doen.

Om deze tests te vergemakkelijken, kunnen PCB's worden ontworpen met extra pads om tijdelijke verbindingen te maken.De test in de schakeling kan ook grensscan-testfuncties van sommige componenten uitvoeren.In-circuit testsystemen kunnen ook worden gebruikt om niet-vluchtige geheugencomponenten op het bord te programmeren.

Specificatie

Profiel van het bedrijf

XHT Technology Co.,Ltd gevestigd in Huizhou, China. Het bedrijf is sterk en professioneel technisch, met een perfect kwaliteitsborging systeem en vooruitgang test-geanalyseerd instrument.XHT is een van de professionele PCB-fabrikant uit ChinaWe hebben professionele pcb-ontwerper voor uw pcb-opmaak vereiste. We ontwerpen single, double, en multi-lagen, Rigid, flexibel, Flex-Rigid printed circuit boards, en pcb-assemblage.Door middel van gegevensbeheer, heeft XHT de productie-efficiëntie in een systeemgedreven modus aanzienlijk verbeterd en binnen 24 uur van het plaatsen van de bestelling tot de levering is voltooid,het helpen van gebruikers om de onderzoeks- en ontwikkelingscyclus te verkortenAls promotor en beoefenaar van Industrie 4.0, zal XHT zijn eigen digitale en intelligente iteratie versnellen en actief een "nieuwe vuurtoren" creëren voor intelligente productie in de elektronica-industrie.

Veelgestelde vragen
