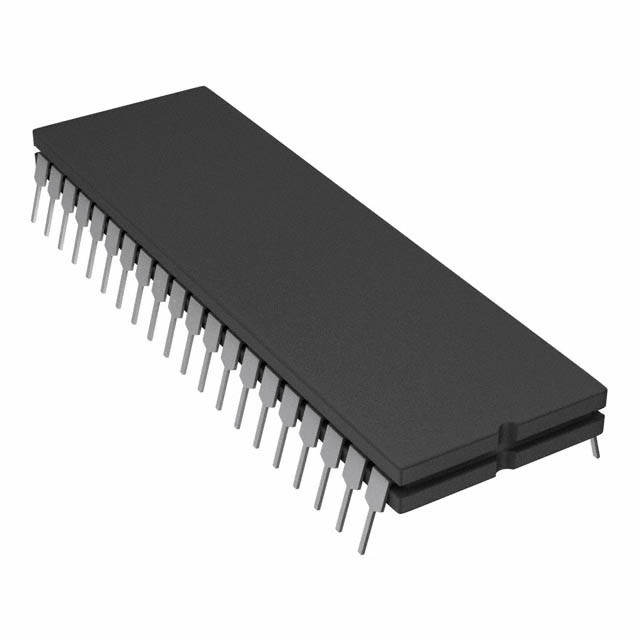

Elektronische componenten Hoogwaardig CPLD ATF2500C-20GM Programmeerbaar logisch apparaat

De ATF2500C is de PLD met de hoogste dichtheid die verkrijgbaar is in een verpakking met 44 pinnen.een hoog gebruik van de poort is gemakkelijk te verkrijgenDe ATF2500C is een hoogwaardig CMOS (elektrically-erasable) programmeerbaar logisch apparaat (PLD) dat gebruikmaakt van Atmel's bewezen elektrisch-erasable technologie.Deze PLD is nu verkrijgbaar in volledig groene of LHF (lood- en halogeenvrije) verpakkingen.

De ATF2500C is georganiseerd rond een enkele universele matrix. Alle pinnen en feedback termen zijn altijd beschikbaar voor elke macrocel. Elk van de 38 logische pinnen zijn matrix inputs.evenals de uitgangen van elke flip-flop.
In de ATF2500C worden vier productbegrippen ingevoerd voor elke somterm.Elke macrocel kan met drie samenvattende termen worden gecombineerd om tot 12 producttermen per samenvattende term te leveren zonder prestatieboete.Elke flip-flop is individueel selecteerbaar om D- of T-type te zijn, wat verdere logische compactheid biedt.24 van de flip-flops kan worden omzeild om interne combinatorische feedback te geven aan de logische array.
De productvoorwaarden voorzien in individuele klokken en asynchrone resets voor elke flip-flop.Elke output heeft zijn eigen activatie product term. Acht synchrone vooraf ingestelde producttermen dienen lokale groepen van vier of acht flip-flops.Alle registers worden automatisch opnieuw ingesteld bij opstarten.

Kenmerken
• Hoogwaardig, hoogdicht, elektrisch verwijderbaar programmeerbaar logisch apparaat
• Volledig verbonden logica met 416 productbegrippen
• 15 ns Maximale pin-to-pin vertraging voor 5V-operatie
• 24 Flexibele Macrocellen
48 flip-flops, twee per Macrocell.
72 Samenvattingen
Alle flip-flops, I/O-pins voeden onafhankelijk
• Flip-flops van het type D of T
• Productterm of direct input pin clocking
• Geregistreerde of gecombineerde interne feedback
• Achteruit compatibel met ATV2500B/BQ en ATV2500H software
• Geavanceerde technologie voor elektrisch verwijderbaar materiaal
¢ Herprogrammeerbaar
100% getest
• 44-lood oppervlakte montage pakket en 40-pin DIP pakket
• Flexibel ontwerp: tot 48 begraven flip-flops en 24 combinatorische uitgangen tegelijkertijd
• 8 synchrone productvoorwaarden
• Individuele asynchrone reset per macrocel
• OE-controle per macrocel
• Functionaliteit gelijk aan ATV2500B/BQ en ATV2500H
• 2000V ESD-bescherming
• Beveiligingssluiting om de code te beschermen
• Temperatuurbereik voor commerciële, industriële en militaire doeleinden
• 10 jaar gegevensbewaring
• Pin Keeper-optie
• 200 mA Vergrendelingsimmuniteit
• Groene pakketopties (Pb/halogenvrij/RoHS-compliant)

Het gebruik van de ATF2500C-familie's vele geavanceerde functies
De geavanceerde flexibiliteit van de ATF2500C's zorgt ervoor dat er meer bruikbare poorten in 44 leidingen zijn dan andere PLD's.
• Volledig verbonden logische matrix ️ Elke matrix-invoer is altijd beschikbaar voor elke productterm.
• Selecteerbare D- en T-type-registers
Deze opties maken een efficiënter gebruik van de productterm mogelijk.
• Begraven combinatorische feedback Dit biedt verdere logische uitbreidingsmogelijkheden zonder het gebruik van kostbare pin bronnen.
• Selecteerbare Synchrone/Asynchrone Clocking ¢ Elk van de ATF2500Cs flip-flops heeft een speciale klokproductterm. Dit verwijdert de beperking dat alle registers dezelfde klok gebruiken.Begraven staat machines, tellers en registers kunnen allemaal samen bestaan in één apparaat terwijl
Individuele flip-flop klok bron selectie maakt het verder mogelijk om hogere prestaties pin clocking en flexibele product term clocking te mengen binnen één ontwerp.
• In totaal 48 registers ¢ De ATF2500C biedt twee flip-flops per macrocel ¢ in totaal 48. Elk register heeft zijn eigen klok- en resettermijn, evenals zijn eigen somtermijn.
• Onafhankelijke I/O Pin en Feedback Paths in combinatie met individuele productvoorwaarden voor elk I/O ̊s, het vergemakkelijken van een echt tweerichtings I/O-ontwerp.
• Combineerbare samenvattingstermijnen ¢ De drie samenvattingstermijnen van elke uitvoermakrocel kunnen worden gecombineerd tot één term.
• Programmable Pin-keeper circuits
• Gebruikersrij (64 bits) Gebruik voor het opslaan van informatie zoals de geschiedenis van eenheden.

4. Power-up Reset
De registers in de ATF2500C's zijn ontworpen om tijdens het opstarten opnieuw te worden ingesteld.De uitslag staat zal afhangen van de polariteit van de output buffer.
Deze eigenschap is van cruciaal belang voor de staat als de aard van reset en de onzekerheid van hoe VCC daadwerkelijk stijgt in het systeem, de volgende voorwaarden zijn vereist:
1De stijging van de VCC moet monotoon zijn.
2. Nadat de reset plaatsvindt, moeten alle ingangs- en terugkoppelingstijden worden ingesteld voordat de klokknop of de termijnen hoog worden gedreven, en
3De klokspeld en alle signalen waaruit de kloktermen zijn afgeleid, moeten tijdens tPR stabiel blijven.
