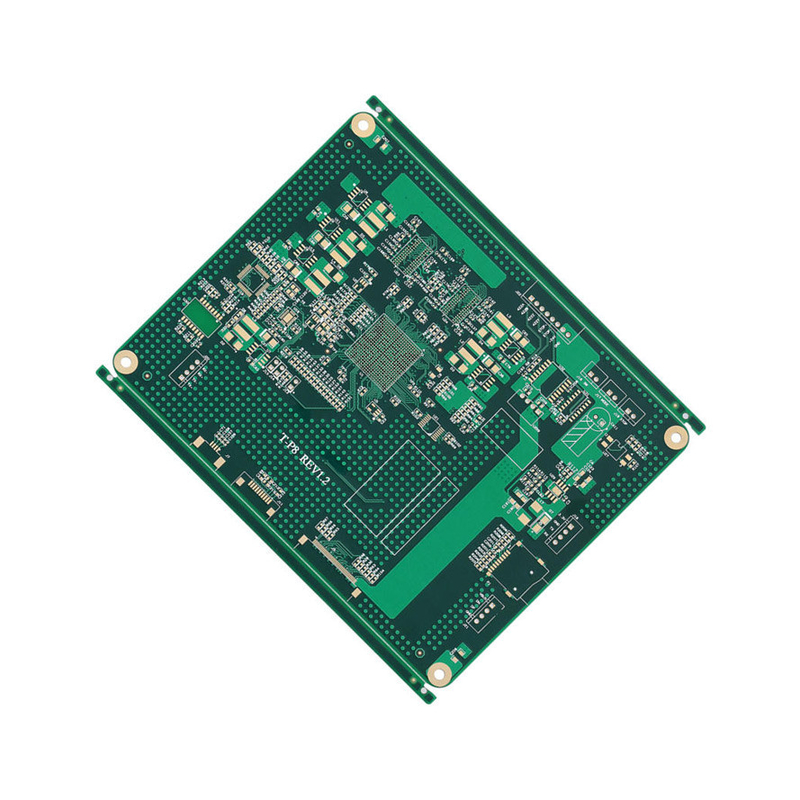

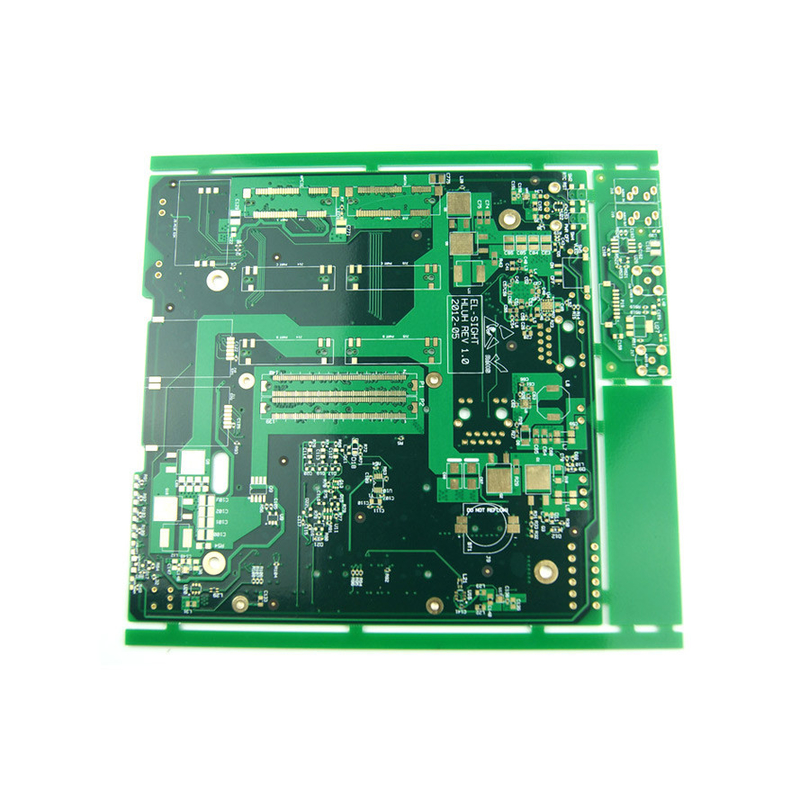

Op maat gemaakte elektrische circuits High Frequency Pcb Fr4 Pcb Manufacturer

Op maat gemaakt elektrisch circuitbordHoog Frequentie PcbFr4PcbVervaardiging

Productbeschrijving:

Het High Frequency PCB Manufacturing product heeft een minimale trace/space van 4/4mil, waardoor een hoge dichtheid en hoge snelheid van signaaloverdracht mogelijk is.die van cruciaal belang zijn voor meerlagig PCB-ontwerpenHet geavanceerde productieproces van het product zorgt ervoor dat de via's nauwkeurig worden geboord en nauwkeurig worden uitgelijnd, waardoor het signaalverlies wordt verminderd en de signaalintegratie wordt verbeterd.

Het High Frequency PCB Manufacturing product heeft een doorlooptijd van 3-5 dagen voor prototypes en 7-10 dagen voor massaproductie, waardoor het een efficiënte oplossing is voor tijdgevoelige projecten.Door de snelle verwerking kunnen ingenieurs hun ontwerpen snel testen en herhalen, waardoor de ontwikkelingstijd en de kosten worden verkort.

Kenmerken:

• Productnaam: Hoogfrequente PCB-productie
• Dikte van het bord: 0,2-6,0 mm
• Oppervlakteafwerking: HASL, ENIG, Immersion Silver, OSP
• Materiaal: Hoogfrequentielaminaat
• Kwaliteitsnorm: IPC klasse 2, klasse 3
• Impedantieregeling: ja

Dit product is ideaal voor het maken van hoogfrequente circuitboards, microwave PCB's en high-speed PCB's.

Technische parameters:

Hoge frequentie-PCB-ontwerp overweging:

1Het gebruik van het midden binnenvlak als de kracht- en grondlagen kan afscherming bieden, parasitaire inductance verminderen, de lengte van de signaallijn verkorten en kruisinterferentie tussen signalen minimaliseren.
2De bedrading moet in een hoek van 45 graden worden gebogen om de overdracht van hoogfrequente signalen en de koppeling tussen hen te verminderen.
3Hoe korter de lengte van de bedrading, hoe beter, en hoe korter de parallelle afstand tussen twee draden, hoe beter.
4Hoe minder gaten, hoe beter.
5De richting van de interlayer bedrading moet verticaal zijn, waarbij de bovenste laag horizontaal is en de onderste laag verticaal, om de interferentie tussen de signalen te verminderen.

6Het toevoegen van aardingskoper kan interferentie tussen signalen verminderen.
7De grondverpakking van belangrijke signaallijnen kan het vermogen van het signaal tegen interferentie aanzienlijk verbeteren.de grondverpakking van interferentiebronnen kan ook worden gebruikt om te voorkomen dat zij andere signalen verstoren.

Toepassingen:

De XHT-HFPCB is geschikt voor een breed scala aan high-speed PCB-toepassingen..De XHT-HFPCB is een uitstekende keuze voor toepassingen die een hoge signaalintegriteit, een laag verlies en een laag geluid vereisen.

De XHT-HFPCB is verkrijgbaar in verschillende platendiktes, variërend van 0,2 mm tot 6,0 mm en met een laaggetal van 1 tot 20 lagen.die essentieel zijn voor ontwerpen met een hoge dichtheidDe XHT-HFPCB maakt gebruik van hoogfrequente laminaatmateriaal, dat uitstekende elektrische prestaties en betrouwbaarheid biedt.

De XHT-HFPCB is geschikt voor verschillende scenario's, waaronder dataoverdracht met hoge snelheid, signaalverwerking met hoge frequentie en signaaloverdracht met hoge frequentie.Het kan ook worden gebruikt in toepassingen die een hoog vermogen en thermisch beheer vereisen.

Met een leveringscapaciteit van 100.000 stuks per dag kan XHT-HFPCB voldoen aan de behoeften van grootschalige projecten.

Betalingsmogelijkheden voor XHT-HFPCB zijn T/T, Western Union en MoneyGram.Dit product is een uitstekende keuze voor klanten die op zoek zijn naar een betrouwbare en hoogwaardige high-frequency circuit board met een snelle turnaround time en lage MOQ-vereiste.

Aanpassing:

XHT biedt productaanpassingsdiensten voor ons High-Frequency Circuit Board (HFPCB) model XHT-HFPCB.Onze HFPCB's zijn gemaakt van hoogfrequente laminaatmateriaal en hebben impedantiebeheersing tot IPC Klasse 2 en Klasse 3 kwaliteitsnormenOnze producten zijn ook gecertificeerd door ISO, IATF16949 en RoHS, wat onze toewijding aan kwaliteit en betrouwbaarheid garandeert.

Onze klanten kunnen onze HFPCB's bestellen met een lage MOQ en verwachten een snelle levertijd van 5-8 dagen. We accepteren verschillende betalingsvoorwaarden zoals T / T, Western Union en MoneyGram.Met onze dagelijkse leveringscapaciteit van maximaal 100000pcs, kunnen we voorzien in al uw behoeften voor high-frequency circuit board, microwave PCB.

Onze HFPCB's hebben een maximale paneelgrootte van 600x1200mm, en we bieden blinde en begraven vias om uw ontwerpflexibiliteit te verbeteren.En we garanderen topkwaliteit en prestaties..

Ondersteuning en diensten:

Onze High Frequency PCB Manufacturing product wordt geleverd met uitgebreide technische ondersteuning en diensten om ervoor te zorgen dat onze klanten de best mogelijke prestaties van hun producten krijgen.Ons team van deskundige ingenieurs is beschikbaar om technische bijstand en advies te bieden over eventuele problemen die kunnen ontstaan tijdens het productieproces.

We bieden een reeks diensten om onze klanten te helpen het meeste uit hun High Frequency PCB's te halen, waaronder ontwerpbeoordeling, prototyping, testen en optimalisatie.Onze state-of-the-art testfaciliteiten en apparatuur zorgen ervoor dat elk High Frequency PCB dat we produceren voldoet aan de hoogste normen van kwaliteit en prestaties..

Naast onze technische ondersteuning en diensten bieden wij ook trainings- en educatieve middelen om onze klanten te helpen hun vaardigheden en expertise op het gebied van PCB-productie met hoge frequentie te ontwikkelen.Ons doel is om onze klanten te voorzien van de tools en kennis die ze nodig hebben om succesvol te zijn op dit zeer gespecialiseerde gebied.
