SMT

SMT patch processing zal de onderdelen aanschaffen volgens de door de klant verstrekte BOM en het PMC-productieplan bevestigen.We beginnen met SMT programmeren., produceren laserstaalmaas en soldeerpasta volgens het SMT-proces.

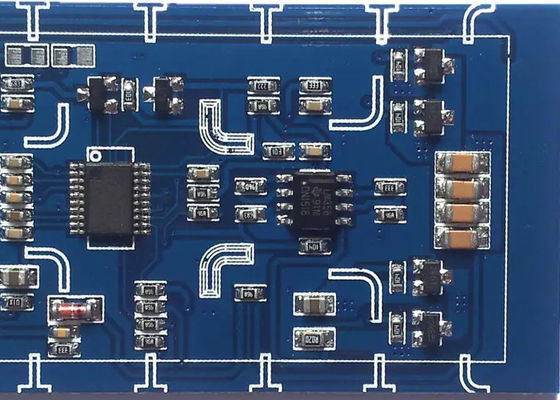

De componenten worden via een SMT-monter op het printbord gemonteerd en indien nodig online automatische optische AOI-detectie uitgevoerd.de perfecte reflow oven temperatuur curve is ingesteld om de circuit board te laten stromen door reflow lassen.

Na de noodzakelijke IPQC-inspectie kan het DIP-materiaal vervolgens via het DIP-proces en vervolgens via golfsoldering door het printplaatje worden geleid.Dan is het tijd om het noodzakelijke post-oven proces uit te voeren.

Nadat alle bovenstaande processen zijn voltooid, zal QA een uitgebreide test uitvoeren om de kwaliteit van het product te garanderen.

Voordelen van eenlaagse printplaten

(1) Lage kosten: de productiekosten van eenlaagse PCB-platen zijn relatief laag, omdat slechts één laag koperen folie en één laag substraat nodig zijn,en het productieproces is relatief eenvoudig.

(2) Gemakkelijk te produceren: in vergelijking met andere structurele soorten PCB-platen is de productiemethode van eenlaagse PCB-platen relatief eenvoudig.alleen eenzijdige bedrading en eenlaagse corrosie nodig, zodat de productie moeilijk is.

(3) Hoge betrouwbaarheid: eenlaagse pcb-platen hebben geen meerlaagse bedrading en verbinding, dus het is niet gemakkelijk om kortsluiting en interferentieproblemen, met een hoge betrouwbaarheid.

(4) Geschikt voor eenvoudige circuits: eenlaagse PCB-platen zijn geschikt voor eenvoudig circuitontwerp, zoals LED-lichten, geluid, enz., kunnen voldoen aan de meeste vereisten voor de lage complexiteit van de circuits.

1, is de dichtheid van de montage van meerlagige printplaten hoog, de grootte is klein, met het volume van elektronische producten wordt steeds kleiner,de functie van PCB-circuit board wordt ook hogere eisen gesteld, neemt de vraag naar meerlagige printplaten ook toe.

2, is de keuze van de meerlagige PCB-circuit board leglijn handig, de lengte van de leglijn wordt sterk verkort, de leglijn tussen de elektronische componenten wordt verminderd,maar ook de gegevenssignaaloverdrachtssnelheid verbeteren.
