Quick Turn Printed Circuit Board Manufacturing One Stop Service

Vinnige beurt Printed Circuit Board Manufacturing One Stop Service

  • Markeren

    High Speed SMT Printed Circuit Board

    ,

    Functietesten SMT Printed Circuit Board

    ,

    Functietests op oppervlakte-PCB

  • Productnaam
    Vinnige beurt Printed Circuit Board Manufacturing One Stop Service
  • Basismateriaal
    FR-4, CEM-1, CEM-3, Polyimild, PTFE/Rogers
  • Min. Lijnruimte
    1.6mm, 0.2-6.0mm, 0.2mm-6.00mm ((8mil-126mil), 0.5~3.2mm, 1.6mm
  • Toepassing
    Elektronikaapparaat, de Elektronika Van de consument, Universele Mededelingen, etc.,
  • De testende Dienst
    100% elektro e-Test Test, vlieg-Sonde, Functie het Testen, 100%, het Vliegen Sonde het Testen
  • Dikte van koper
    1 oz, 0,5 oz-8 oz, 1/3 oz ~6 oz, 1 oz, 0.25 oz~12 oz
  • Plaats van herkomst
    China
  • Merknaam
    XHT
  • Certificering
    ISO、IATF16949、RoSH、CE
  • Modelnummer
    XHT FR-4 PCB Manufacturing-8
  • Min. bestelaantal
    Geen MOQ
  • Verpakking Details
    Karton met schuimzak
  • Levertijd
    5-8 werkdagen
  • Betalingscondities
    T/T, Western Union, MoneyGram
  • Levering vermogen
    600000+ PCS/mond

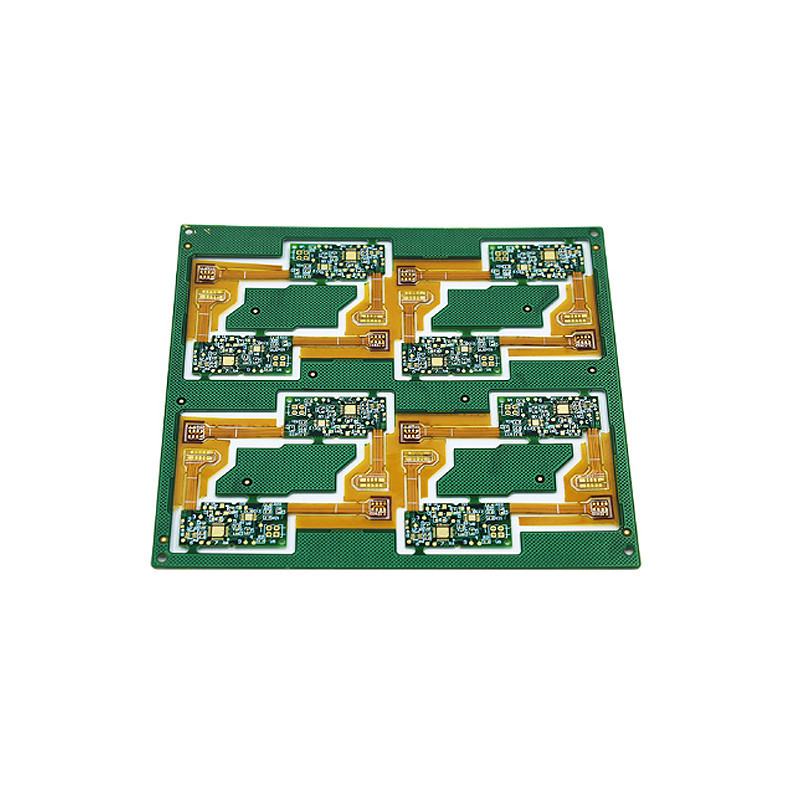

Vinnige beurt Printed Circuit Board Manufacturing One Stop Service

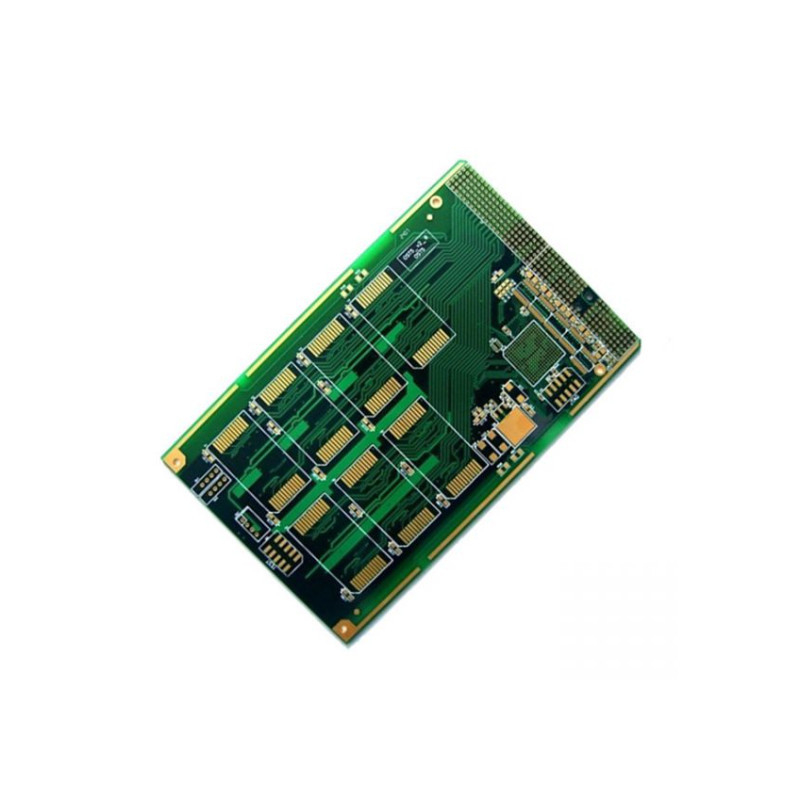

Vinnige beurt Printed Circuit Board Manufacturing One Stop Service



Welkom bij XHT Technology Co., Ltd.

We kunnen een one-stop service bieden:



PCB-circuitboards+assemblage
E-test.
Aankoop van elektronische onderdelen.
PCB-assemblage: beschikbaar op SMT, BGA, DIP.
PCBA-functietest.
Behuizingsassemblage.



Invoering van HDI-PCB's




HDI (High Density Interconnect): technologie voor interconnectie met een hoge dichtheid, voornamelijk met behulp van micro-blinde/begraven vias (blinde/begraven vias),een technologie die de PCB-circuitbordcircuitverdelingsdichtheid hoger maaktHet voordeel is dat het de bruikbare oppervlakte van het PCB-circuitbord aanzienlijk kan vergroten, waardoor het product zo klein mogelijk wordt gemaakt.het is onmogelijk om traditionele boormethoden te gebruiken om gaten te boren, en sommige van de via-gaten moeten met laserbooringen worden geboord om blinde gaten te vormen, of samenwerken met binnenste laag begraven via's om elkaar te verbinden.

In het algemeen worden bij HDI-circuitboards de bouwmethode gebruikt (Build Up), waarbij eerst de binnenste lagen worden geperst, laserbooringen en galvanisering van de buitenste laag worden voltooid,en de buitenste laag wordt dan bedekt met een isolatielaag (prepreg).) en koperen folie, en vervolgens herhalen van de buitenste laag circuit maken, of doorgaan met laserboren, en stapelen van de lagen naar buiten één voor één.

Over het algemeen is de diameter van het laserborrelgat 3 ~ 4 mil (ongeveer 0,076 ~ 0,1 mm) en de isolatiedichtheid tussen elke laserscherm ongeveer 3 mil.Door het gebruik van laserboorwerk vaakDe kwaliteit van het HDI-circuitbord wordt bepaald door het gatpatroon na laserbooringen en de gelijkmatige vulbaarheid van het gat na de daaropvolgende galvanisering en vullen.





Voordelen van HDI-PCB
1Wanneer de PCB-dichtheid verder gaat dan acht lagen, wordt deze geproduceerd door HDI en zijn kosten zullen lager zijn dan bij het traditionele complexe persproces.
2- Verhoging van de circuïtdichtheid, interconnectie van traditionele circuits en onderdelen
3. Het gebruik van geavanceerde bouwtechnieken bevorderen
4Het heeft betere elektrische prestaties en signaalnauwkeurigheid.
5Betere betrouwbaarheid
6, kan de thermische prestaties verbeteren
7. kan RFI/EMI/ESD verbeteren (RFI/EMI/ESD)
8Verbetering van de efficiëntie van het ontwerp
HDI-platen worden veel gebruikt in mobiele telefoons, digitale camera's, MP3, MP4, notebooks, automobielelektronica en andere digitale producten, waarvan mobiele telefoons het meest worden gebruikt.HDI-platen worden doorgaans vervaardigd met behulp van een opbouwmethode. Hoe langer de afzettingstijd, hoe hoger de technische kwaliteit van het bord. Normale HDI-boards zijn in principe wegwerpbaar. High-end HDI's gebruiken twee of meer bouwtechnieken.geavanceerde PCB-technologieën zoals gestapelde gatenHigh-end HDI-boards worden voornamelijk gebruikt in 3G-mobiele telefoons, geavanceerde digitale camera's, IC-dragerboards, enz.



PCB-capaciteiten en technische specificatie



Nee, dat is niet zo. Artikel 2 Vermogen
1 Deeltjes 2-68L
2 Maximale bewerkingsgrootte 600 mm*1200 mm
3 Dikte van het bord 0.2 mm-6.5 mm
4 Dikte van koper 0.5oz-28oz
5 Min spoor/ruimte 2.0mil/2.0mil
6 Minimale afgewerkte opening 0. 10 mm
7 Maximale verhouding tussen dikte en diameter 15:1
8 Door middel van behandeling Via, blind & begraven via, via in pad, koper in via...
9 Afwerking/behandeling van het oppervlak HASL/HASL loodvrij, chemisch tin, chemisch goud, onderdompeling goud onderdompeling zilver/goud, Osp, goudplatering
10 Basismateriaal FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350,
Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco-laminaat met FR-4-materiaal ((inclusief gedeeltelijk Ro4350B-hybride laminaat met FR-4)
11 Kleur van het soldeermasker Groen, Zwart, Rood, Geel, Wit, Blauw, Paars, Mat Groen, Mat Zwart.
12 Testdienst AOI, röntgenfoto, vliegende sonde, functietest, eerste artikeltester
13 Profielvorming Punching Routing, V-CUT, Beveling
14 Bow&twist ≤ 0,5%
15 HDI-type 1+n+1,2+n+2,3+n+3
16 Min mechanische opening 0.1 mm
17 Min. laseropening 0.075 mm





Geavanceerde PCB-productie- en PCB-assemblageapparatuur



XHT heeft de geavanceerde machines ingevoerd uit de VS, Japan, Duitsland en Israël om onze productie- en technische capaciteit te verbeteren.begraven en blind via en speciale gecontroleerde impedantieWe hebben een zeer ontwikkelde afdeling R&D die onze fabriek heeft geholpen met succes mechanische micro via, hoge dichtheid impedantie en HDI te produceren.



Vinnige beurt Printed Circuit Board Manufacturing One Stop Service 0Vinnige beurt Printed Circuit Board Manufacturing One Stop Service 1Vinnige beurt Printed Circuit Board Manufacturing One Stop Service 2Vinnige beurt Printed Circuit Board Manufacturing One Stop Service 3Vinnige beurt Printed Circuit Board Manufacturing One Stop Service 4

Veelgestelde vragen



V. Welke bestandsformaten accepteert u voor productie?
XHT: Gerber dossier: CAM350 RS274X
PCB-bestand: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF,word,txt)
V: Wat is uw inspectiebeleid? Hoe controleert u de kwaliteit?
XHT: Om de kwaliteit van PCB-producten te waarborgen, wordt doorgaans vliegende sonde-inspectie gebruikt; elektrische armaturen, automatische optische inspectie (AOI), röntgeninspectie van BGA-onderdelen,eerste inspectie van het artikel (FAI) enz..
V: Waarom kiezen jullie ons?
XHT: Professionele en ervaren R&D team. Geavanceerde productieapparatuur, wetenschappelijke en redelijke processtroom.
Een betrouwbaar en streng kwaliteitscontrolesysteem. We testen al onze producten voor verzending om ervoor te zorgen dat alles in perfecte staat is.
V: Wat is uw MOQ?
XHT: MOQ is normaal gesproken SPQ, terwijl het afhankelijk is van uw specifieke bestelling. (Monster is beschikbaar als de koper de verzendkosten kan betalen.)
V: Wat heeft XHT nodig voor een op maat gemaakte PCB-bestelling?
XHT: Wanneer u een pcb-bestelling plaatst, moeten de klanten Gerber of pcb-bestand verstrekken.
